집진기가 계속 막히면 필터가 악당이 아니라 설계에 문제가 있는 것입니다. 우리가 조사한 거의 모든 경우에 근본 원인은 5가지 실수 중 하나로 추적됩니다. 즉, 작은 공기 대 천 비율, 낮은 덕트 작업 속도, 잘못된 필터 매체, 배출할 수 없는 호퍼 또는 실제로 청소하지 않는 펄스 청소입니다. 디자인을 수정하면 막힘이 사라집니다.
실수 1: 공기 대 옷감 비율이 너무 공격적입니다.

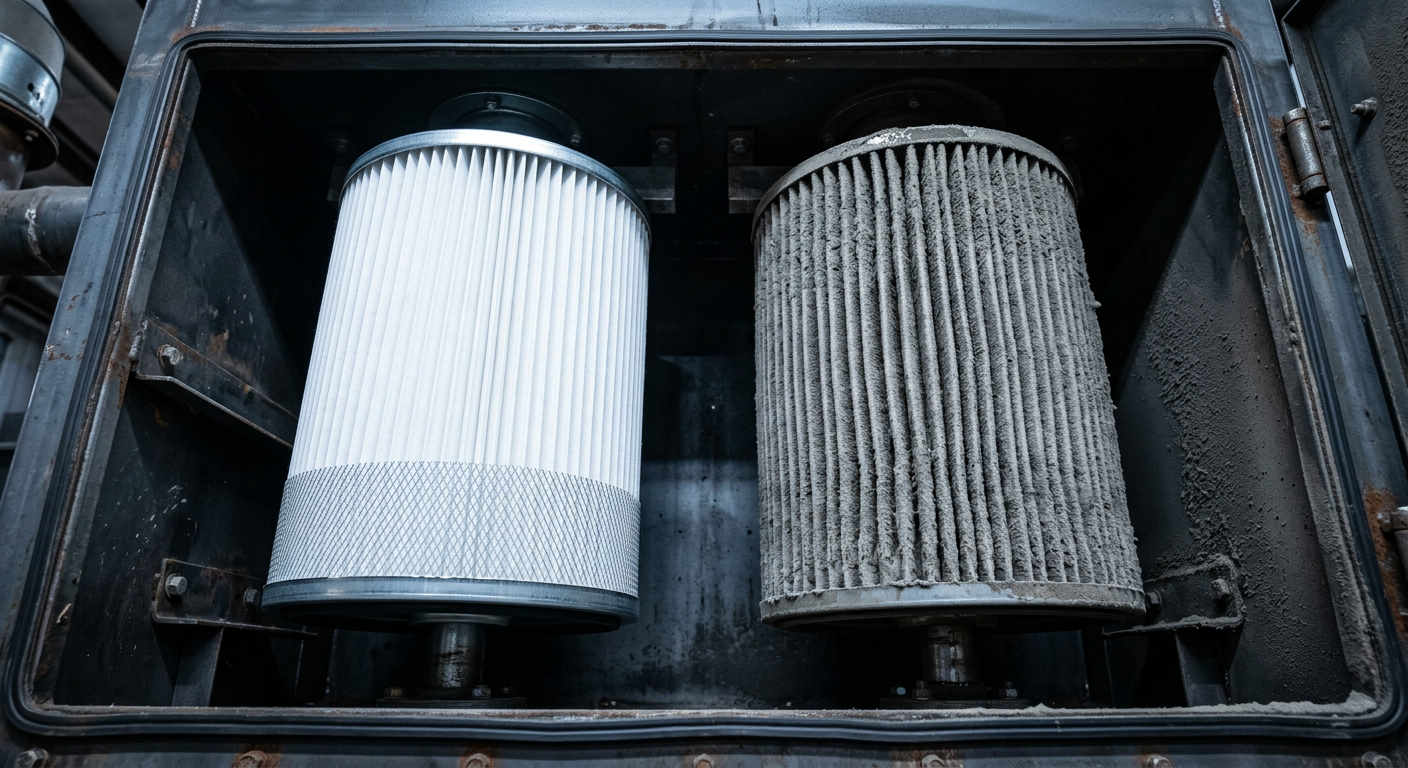

이것이 카트리지가 몇 년이 아닌 몇 주 만에 눈이 멀게 되는 가장 일반적인 이유입니다. 공기 대 천 비율(A/C)은 필터 매체의 각 평방 피트를 통과하는 공기의 양입니다. 너무 높으면 펄스 청소가 해제할 수 있는 것보다 더 빠르게 먼지가 미디어에 유입됩니다.
미세하고 끈적이거나 미크론 이하의 먼지(예: 용접 연기, 약품 분말, 리튬 배터리 전극 먼지 등)의 경우 A/C 비율을 2:1에 가깝게 설정하는 것이 좋습니다. 나무나 곡물과 같이 자유롭게 흐르는 입상 먼지의 경우 문제 없이 3.5:1을 밀어 넣을 수 있습니다. 설계자는 수집기 크기를 절약하기 위해 4:1 이상의 사양을 지정하는 경우가 많으며 고객은 필터 교체 비용을 영구적으로 지불합니다.
예를 들어, 우리가 협력한 배터리 부품 제조업체는 10주마다 카트리지를 교체하고 있었습니다. 벌크 밀도가 20lb/ft3 미만이고 무거운 서브미크론 분율의 먼지에 대해 수집기 크기가 3.8:1로 지정되었습니다. 필터 영역을 추가하여 비율을 2.2:1로 낮추어 카트리지 수명을 2년 이상 연장했습니다. 수학은 선택 사항이 아니라 기초입니다. 산업 진공 시스템 설계에 대한 전체 가이드에서는 계산 과정을 자세히 안내합니다.
실수 2: 먼지가 도착하기 전에 먼지를 떨어뜨리는 덕트 속도
여기에 조용한 킬러가 있습니다. 이송 속도 대신 압력 강하를 고려한 덕트 크기입니다. 공기가 덕트를 통해 너무 느리게 이동하면 먼지가 덕트 내부에 쌓입니다. 그런 다음 수집기의 상류가 막히게 되고 수집기 자체에서 필터를 압도하는 무거운 먼지 슬러그가 급증하는 것을 보게 됩니다.
목표 운송 속도는 먼지에 따라 다릅니다.
- 가벼운 연기 및 연기: 2,000–2,500 ft/min
- 미세 건조 먼지(밀가루, 버핑): 3,000–3,500 ft/min
- 평균 산업 먼지(연삭, 목재): 3,500–4,000 ft/min
- 무겁거나 습기가 많은 먼지(금속 조각, 젖은 톱밥): 4,500+ ft/min
대형 덕트가 일반적인 원인입니다. 계약자는 정압을 줄이기 위해 더 큰 직경을 선택하고 속도는 3,000피트/분 아래로 떨어지며 6개월 후 수평 배관에는 침전된 먼지가 절반으로 가득 차게 됩니다. 크기가 작은 가지는 정반대의 문제입니다. 포획 지점에서 흐름을 막아 후드가 먼지를 전혀 끌어당기지 않습니다. 어느 쪽이든 수집가는 비난을 받습니다.

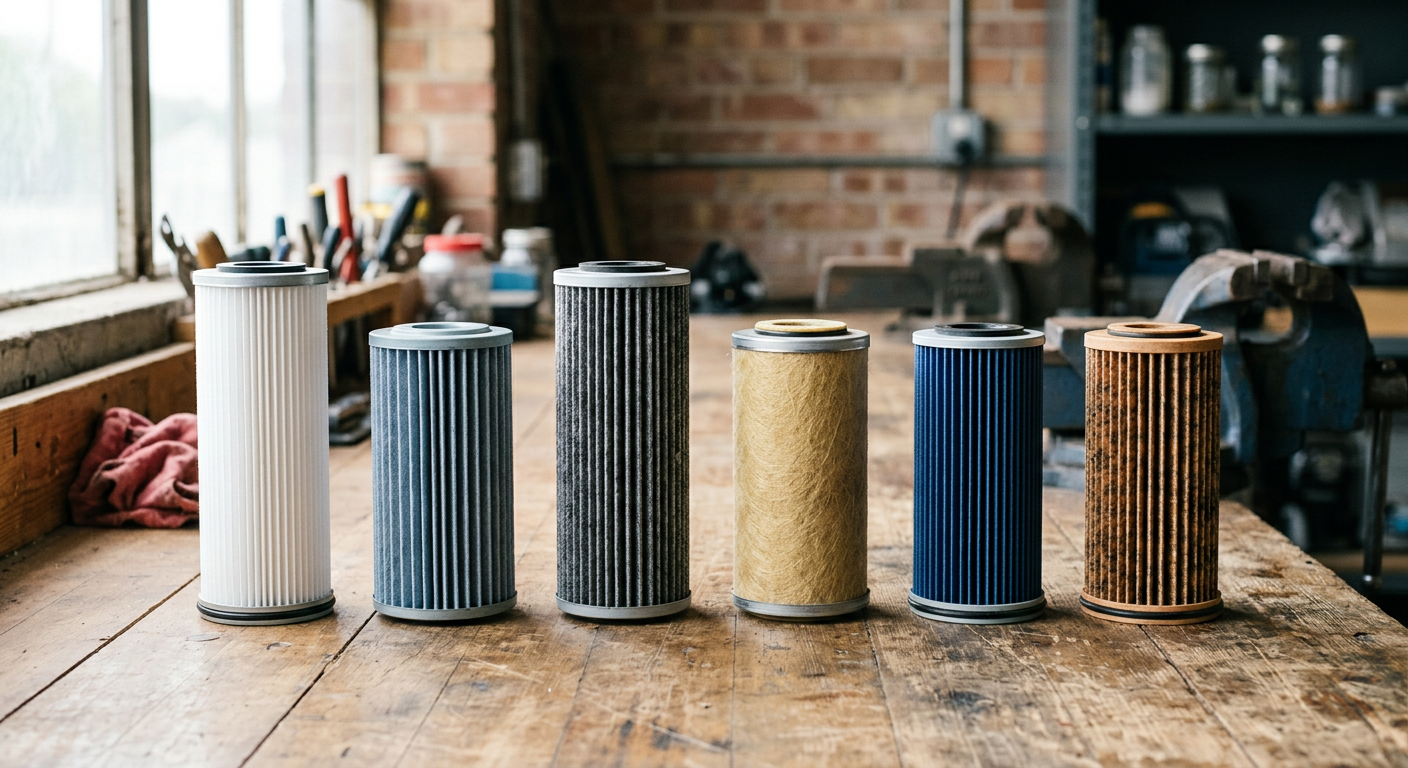

실수 3: 먼지에 대한 잘못된 필터 미디어
모든 먼지가 동일하게 작용하는 것은 아니며 필터 매체도 마찬가지입니다. 기름진 용접 연기에 표준 스펀본드 폴리에스터를 사용하면 기름이 섬유에 스며들고 펄스 청소로 느슨해지지 않기 때문에 한 달 안에 눈이 멀게 됩니다. 설탕이나 특정 화학 물질과 같은 흡습성 먼지에 처리되지 않은 미디어를 사용하면 습한 날에는 카트리지가 콘크리트로 변합니다.
미디어를 먼지와 일치시킵니다.
- PTFE 막: submicron, sticky, or moist dust — surface loading means pulses release the cake cleanly
- 나노섬유: fine metallic dust, welding fume, pharma — high efficiency at low pressure drop
- 정전기 방지/전도성: mandatory for combustible dust (you don't want an ignition source inside the collector)
- 소유성 코팅: oil mist or fume with oily carryover
이는 먼지 특성이 계절이나 공정에 따라 변하는 산업에서 특히 중요합니다. 이에 대한 실제적인 심층 분석은 집진기 내부에서 펄스 제트 청소가 작동하는 방식에 대한 기사에서 확인할 수 있습니다. 매체 선택과 청소 성능은 직접적으로 연관되어 있습니다.

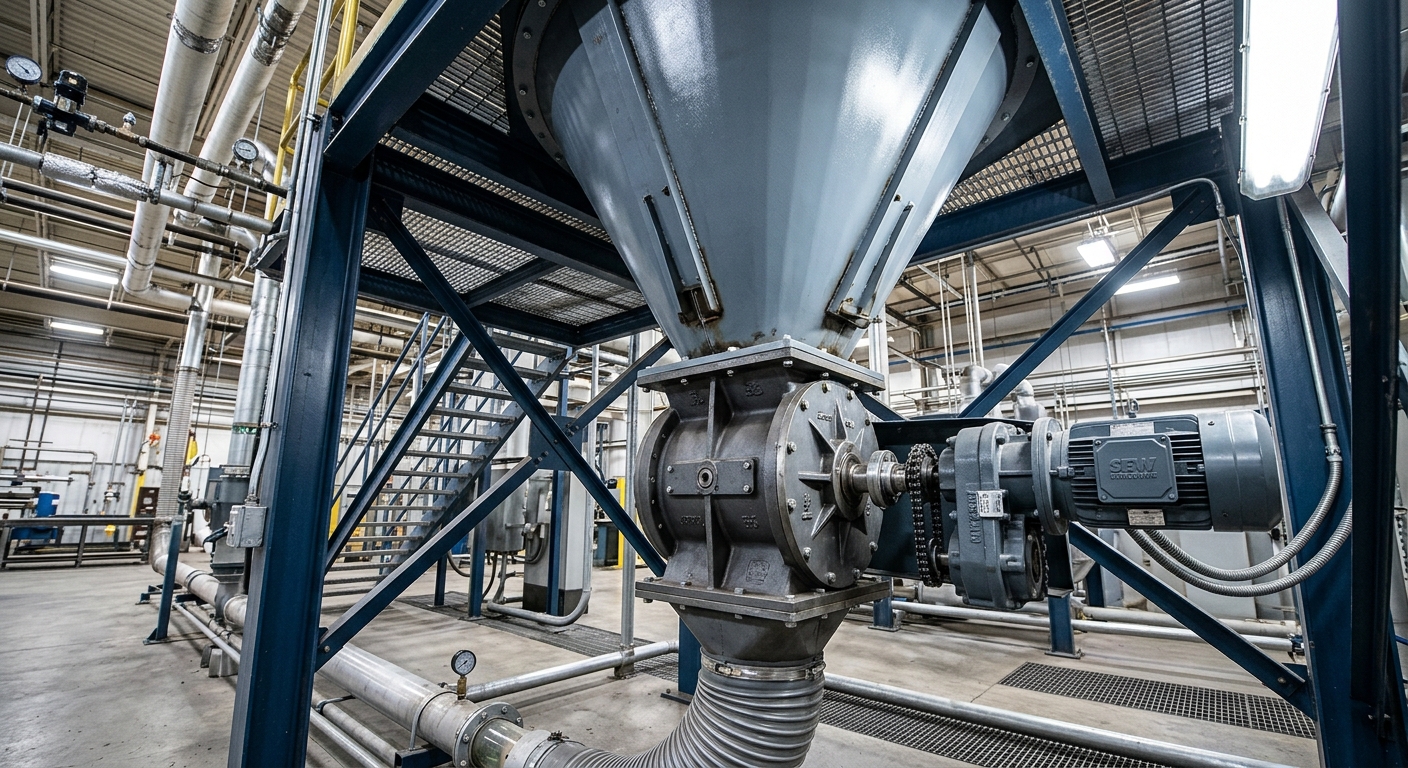

실수 4: 실제로 배출할 수 없는 호퍼
집진기는 저장 탱크가 아닙니다. 그러나 많은 설치에서는 그런 식으로 처리합니다. 호퍼가 지속적으로 배출할 수 없거나 배출 지점의 크기가 작거나 각도가 좋지 않거나 회전 밸브가 막힌 경우 먼지가 쌓이고 필터 백이나 카트리지에 도달하여 필터 영역의 하단 1/3이 막히게 됩니다. 펄스 청소는 먼지를 더 많은 먼지로 불어넣습니다.
반복적으로 나타나는 세 가지 설계 실패:
- 60° 미만의 호퍼 경사: Fine cohesive dusts bridge instead of flowing. Sixty degrees is the practical minimum; 70° is safer for anything sticky.
- 소형 또는 부재 방전 장치: A rotary airlock has to move as much dust as the collector pulls in. If yours trips on overload, it's too small.
- 수동 드럼 수집이 가득 참: Operators forget to empty it, dust backs up into the hopper, filters blind from below.
우리가 지원하는 식품 원료 공장에서는 매주 월요일 아침 만성 필터 실명 현상이 발생했습니다. 근본 원인? 드럼은 금요일 오후에 채워졌고 수집기가 계속 작동하는 동안 주말 동안 그대로 유지되었습니다. 레벨 센서와 더 큰 드럼은 세 번의 필터 교체로 해결되지 않은 문제를 해결했습니다.
실수 5: 실제로는 청소가 아닌 펄스 청소
펄스 제트 시스템은 단순해 보입니다. 압축 공기의 폭발이 필터를 휘게 하고 표면의 먼지를 떨어뜨립니다. 실패하면 일반적으로 필터가 이미 눈을 멀게 할 때까지 보이지 않습니다. 가장 빈번한 범인:
- 압축 공기 압력이 너무 낮음: You need 90–100 psi at the tank. Shared plant air dropping to 70 psi during peak use means your pulse barely ripples the media.
- 습하고 기름진 압축 공기: Moisture and oil coat the filter from the inside out. Install a refrigerated dryer and coalescing filter on the collector's air supply — not optional.
- 차압 대신 고정 타이머로 청소: Timer-based cleaning either over-cleans (wearing out media) or under-cleans (letting cake build up). On-demand cleaning triggered by ΔP keeps filters stable around 2–4 inWG.
- 다이어프램 밸브 누출: A valve that doesn't fully close bleeds air continuously and never delivers a real pulse.

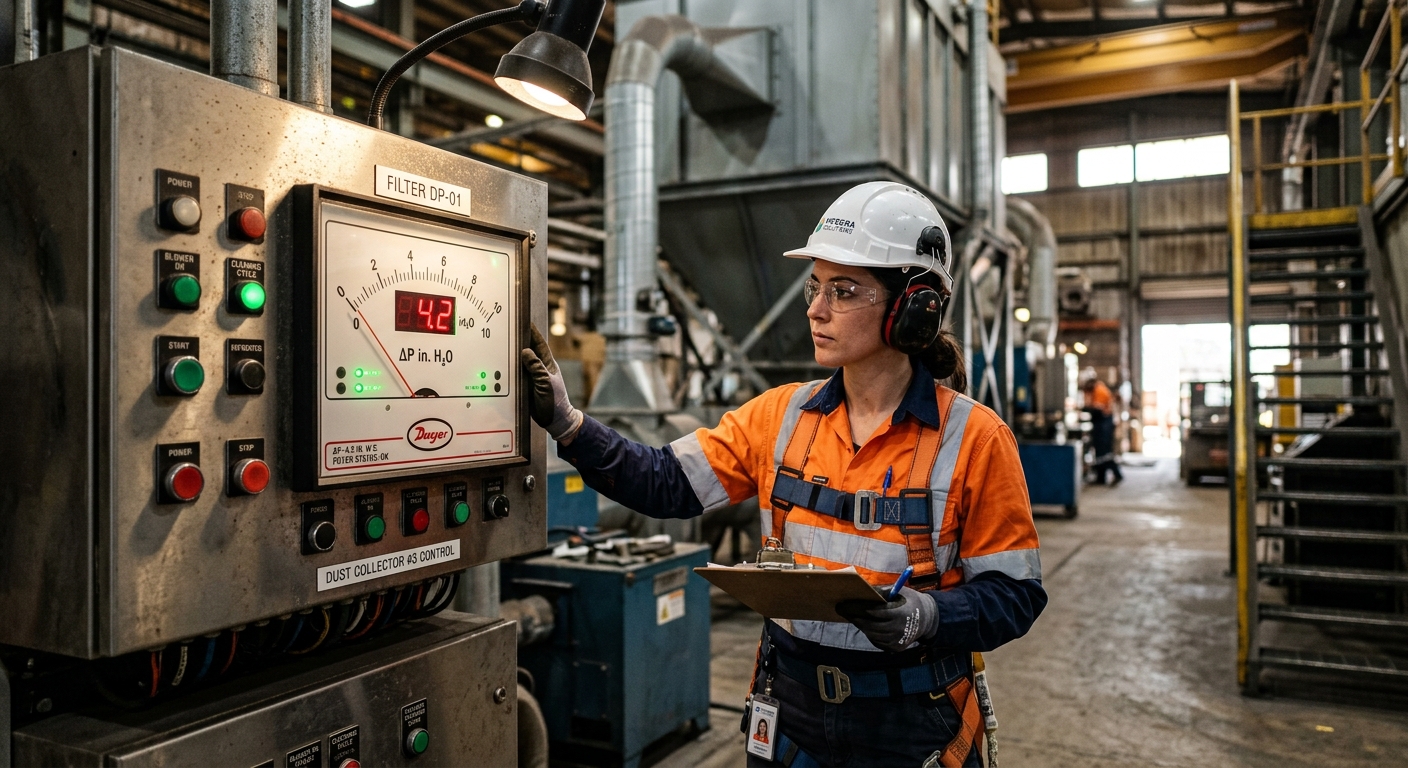

간단한 진단으로 밸브 기능을 점검하십시오. 청소 주기 동안 차압 게이지를 관찰하십시오. 건강한 맥박은 ΔP를 즉시 0.5~1.5inWG만큼 떨어뜨립니다. 드롭이 없나요? 청소가 없습니다.
당신의 실수를 진단하는 방법
필터를 교체하거나 공급업체에 전화하기 전에 다음 빠른 진단 순서를 실행하십시오.
- 일주일 동안의 차압을 기록합니다. A steadily climbing ΔP that never recovers points to cleaning failure or wrong media. A ΔP that spikes during production and drops during idle points to sizing or duct velocity.
- 수집기를 차갑게여십시오. Look at the filters. Even cake? Sizing issue. Dust stuck in pleats? Media issue. Dust piled in the hopper? Discharge issue. Oily residue? Compressed air or process issue.
- 2개 또는 3개 지점에서 덕트 속도 측정 with a pitot tube. Anything under your target velocity is a problem, full stop.
- 펄스 중 헤더의 압축 공기 압력을 확인하십시오., not at the plant compressor. You'll often find a 20–30 psi drop you didn't know existed.
만성 막힘 문제의 90%는 이러한 버킷 중 하나 또는 두 개에 속합니다. 나머지 10%에는 일반적으로 경계선 디자인을 한계까지 밀어붙이는 프로세스 변경(신소재, 더 높은 처리량 또는 습도 변화)이 포함됩니다. 집진 효율성 극대화에 대한 기사에서는 전체 감사 프레임워크를 다루고 있습니다.
막힘이 안전 문제가 되는 경우
만성 막힘은 단순한 유지 관리 문제가 아니라 위험 지표입니다. 블라인드 필터는 정압을 높여 팬을 더 강하게 만들고, 내부 속도를 증가시켜 먼지를 재혼입할 수 있으며, 가연성 먼지 응용 분야에서는 폭연을 유발하는 정확한 조건을 만듭니다. 가연성 먼지로 인해 뜨거워지는 막힌 수집기는 똑딱거리는 시계입니다.
금속, 설탕, 유기 먼지, 플라스틱 또는 배터리 재료를 취급하는 경우 막힘 증상으로 인해 폭발 방지 검토도 시작되어야 합니다. 차단 밸브, 환기 및 억제가 현재 작동 압력에 대해 여전히 올바른 등급인지 확인하십시오. 폭발 억제 테스트 개요와 폭발 차단 밸브에 대한 도움말에서 무엇을 찾아야 할지 설명합니다.
처음부터 바로 고치기
여기에 솔직한 진실이 있습니다. 대부분의 막힘 문제는 필터를 "더 나은" 브랜드로 바꾸는 것만으로는 해결될 수 없습니다. 수집기의 크기가 작거나 덕트가 잘못되었거나 호퍼가 배출할 수 없는 경우 프리미엄 필터는 더 많은 비용을 들여 실패하게 됩니다. 실제 수정에는 일반적으로 다음 중 하나 이상이 포함됩니다.
- A/C 비율 재계산 및 필터 면적 추가(종종 모듈을 추가하거나 고효율 미디어로 업그레이드)
- 적절한 운송 속도에 도달하기 위해 가지를 축소함
- 실제 먼지에 맞는 PTFE나 나노섬유 매체로 전환
- 방전 장치 교체 또는 크기 조정 및 레벨 감지 추가
- 압축 공기 공급을 업그레이드하고 주문형 펄스 청소로 전환
매 분기마다 동일한 막힘 문제를 겪고 있다면 필터를 계속 구입하는 것보다 디자인에 대한 두 번째 눈을 갖는 것이 좋습니다. Villotech 엔지니어는 용접, 배터리, 제약, 식품 및 반도체 시설 전반에 걸쳐 집진 시스템을 설계, 개조 및 문제 해결합니다. 솔루션 페이지를 통해 문의하시면 5가지 실수 중 가동 시간을 저하시키는 실수를 정확히 찾아내도록 도와드리겠습니다.
