가장 저렴한 필터 카트리지는 가장 저렴한 필터 카트리지가 아닙니다. 더 높은 차압, 더 짧은 교체 주기, 펄스 청소를 위한 추가 압축 공기, 교체 중 가동 중지 시간, 더 빈번한 폐기물 처리로 인한 에너지 낭비를 합산하면 3년 동안 $40 예산 카트리지는 일반적으로 $140 프리미엄 나노섬유보다 2~3배 더 비쌉니다. 그것은 짧은 버전입니다. 실제 숫자가 포함된 더 긴 버전은 다음과 같습니다.
구매 가격이 카트리지를 선택하는 최악의 방법인 이유
조달팀은 품목별 승리를 좋아합니다. 24개 필터 위치에서 $140 카트리지를 $40 카트리지로 교체하면 종이 비용 $2,400를 "절약"할 수 있습니다. 유지 관리 팀은 내년 동안 전기 계량기에서 그 절감액과 그 이상을 조용히 태울 것입니다.
문제는 다음과 같습니다. 집진기 필터에는 최소 5개의 비용 구성 요소가 있으며 스티커 가격은 일반적으로 가장 저렴합니다. 압력 강하로 인한 에너지 소비는 거의 항상 가장 크며 필터 수명 동안 구매 가격의 3~5배에 달하는 경우가 많습니다. 모델링하지 않는다면 실제로 카트리지를 비교하는 것이 아닙니다.
필터 카트리지의 5가지 실제 비용
1. 구매가격
분명한 것. 일반적으로 평생 비용의 15~25%입니다.
2. 차압에 따른 에너지 비용
필터 전체의 1인치 수위계(inWG) 압력 강하마다 10,000CFM 시스템의 팬 에너지 비용이 연간 대략 $300~$500입니다($0.12/kWh 기준). 2.5inWG 대신 5inWG로 작동하는 저렴한 카트리지는 시스템당 연간 $750~$1,250를 조용히 추가할 수 있습니다.
3. 펄스 청소용 압축 공기
예산 카트리지는 더 빨리 눈이 멀고 펄스 제트 청소가 더 자주 필요합니다. 압축 공기는 1,000scf당 약 $0.20~$0.30로 비쌉니다. 50개 카트리지 장치에서 펄스 주파수를 두 배로 늘리면 연간 $1,500~$3,000가 추가될 수 있습니다.
4. 교체를 위한 노동 및 가동 중지 시간
중간 크기 수집기의 전체 카트리지 교체에는 4~8시간의 작업 시간과 생산 중단 시간이 추가됩니다. 귀하의 상점에서 손실된 처리량에 대해 시간당 200달러를 청구하는 경우, 수집가당 연간 추가 교환 비용은 실제 돈입니다.
5. 폐기
금속 분진, 활성 의약품 또는 가연성 분말이 들어 있는 중고 카트리지는 많은 관할 지역에서 유해 폐기물입니다. 더 많은 교체 = 더 많은 드럼 = 더 많은 매니페스트.

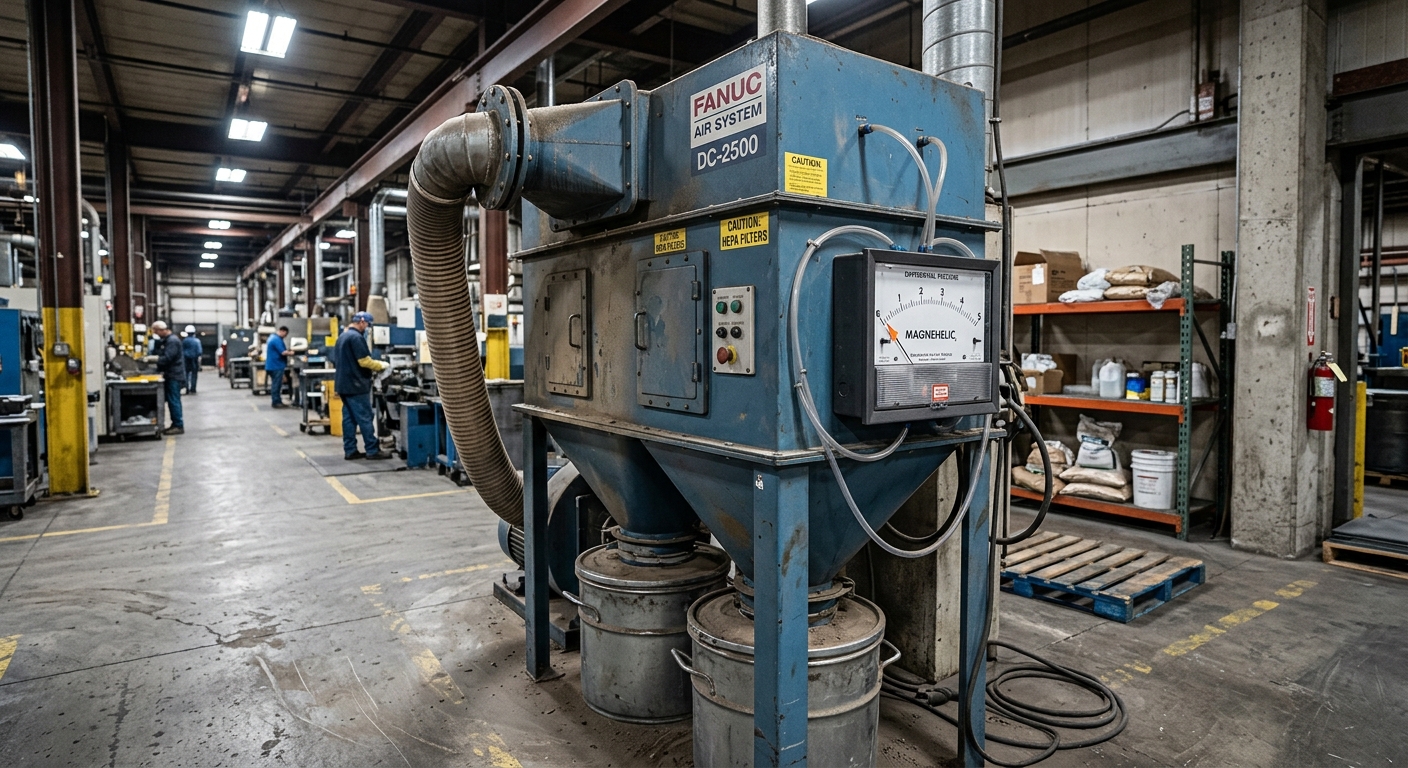

압력 강하: 조용한 에너지 뱀파이어
팬 모터는 카트리지 브랜드 이름에 관심이 없습니다. 그들은 정압에 관심이 있습니다. 3inWG 대신 6inWG로 당기는 25HP 팬은 매일 매 교대마다 지속적으로 약 30~40% 더 많은 전력을 소비합니다.
연간 4,000시간의 2교대 작업을 계산해 보면 연간 수집기당 추가 전기 비용이 2,200~3,500달러에 달합니다. 수집가별로입니다. 대부분의 시설에는 여러 개가 있습니다. "저렴한" 카트리지는 4개월까지 폐기물 에너지를 회수했습니다.
이는 또한 미디어 표면적이 스레드 수보다 더 중요한 이유이기도 합니다. 더 낮은 면 속도에서 유효 면적이 350평방피트인 주름형 나노섬유 카트리지는 사양 시트가 비슷해 보이더라도 압력 강하와 수명 모두에서 220평방피트의 셀룰로오스 카트리지보다 성능이 뛰어납니다.

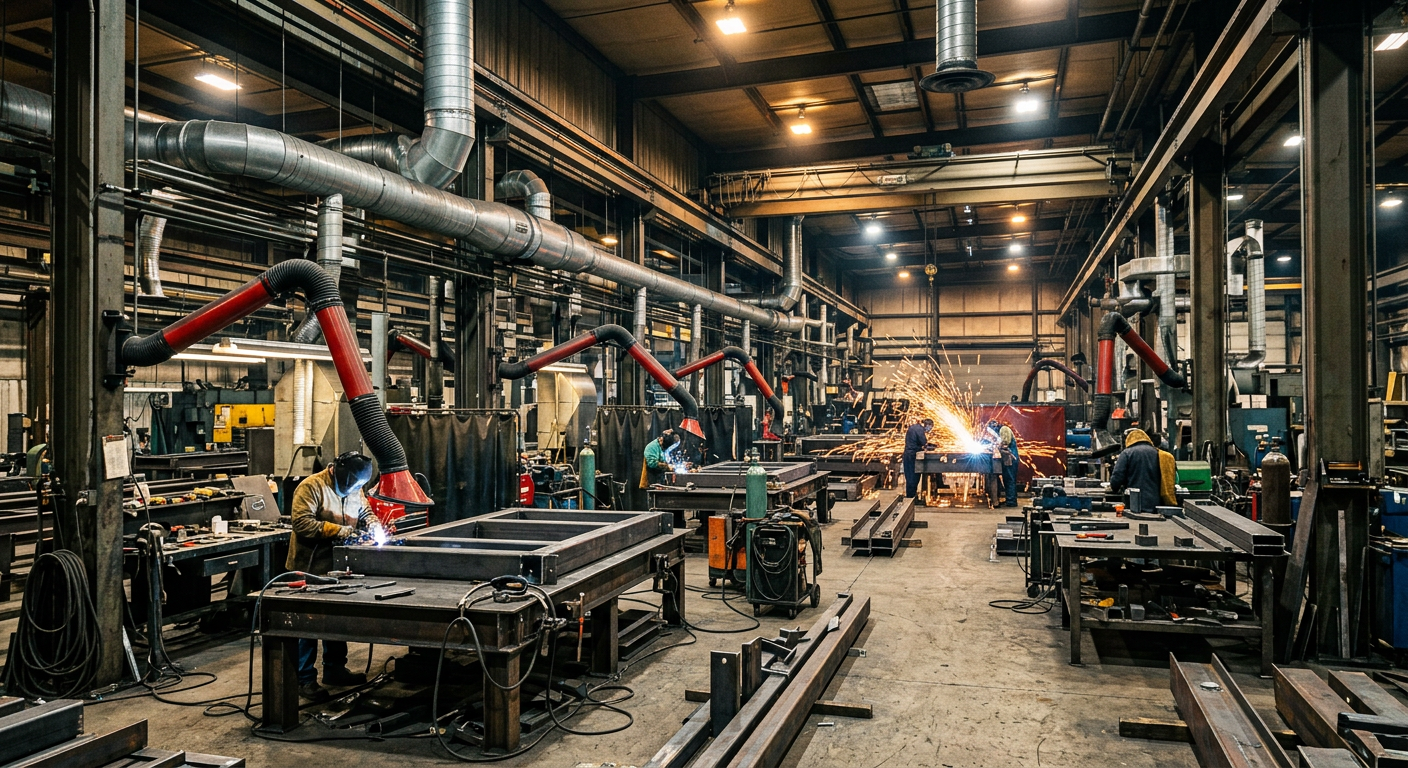

실제 사례: 두 번 바꾼 용접 공장
중서부의 직원 40명 제조 공장은 "60% 절약"을 위해 프리미엄 나노섬유 카트리지에서 저렴한 아시아 수입품으로 전환했습니다. 처음 6개월은 서류상으로는 좋아 보였습니다. 그 다음에:
- 4개월 만에 차압이 2.8inWG에서 5.4inWG로 증가했습니다.
- 펄스 밸브가 4분마다가 아닌 35초마다 작동했습니다.
- 최대 용접 시간 동안 100HP 팬이 두 번 작동했습니다.
- 두 개의 카트리지가 기계적으로 고장나서(주름 붕괴) 작업장에 눈에 보이는 먼지가 방출되었습니다.
그들은 9개월차에 32개의 카트리지를 모두 교체했습니다. 이는 원래 설정보다 3배 이상 빠른 속도입니다. 에너지, 압축 공기, 인건비 및 OSHA에서 유발하는 가시적 배출 사고를 합산한 후 첫 해에 "절감액"은 순 추가 비용으로 약 14,000달러로 나타났습니다. 그들은 다시 전환했습니다. 이것은 드문 이야기가 아니라 전형적인 이야기입니다. 이러한 패턴은 용접, 목공, 심지어 의약품 분진 수집 전반에 걸쳐 나타나며 필터 무결성도 규정 준수 위험을 초래합니다.

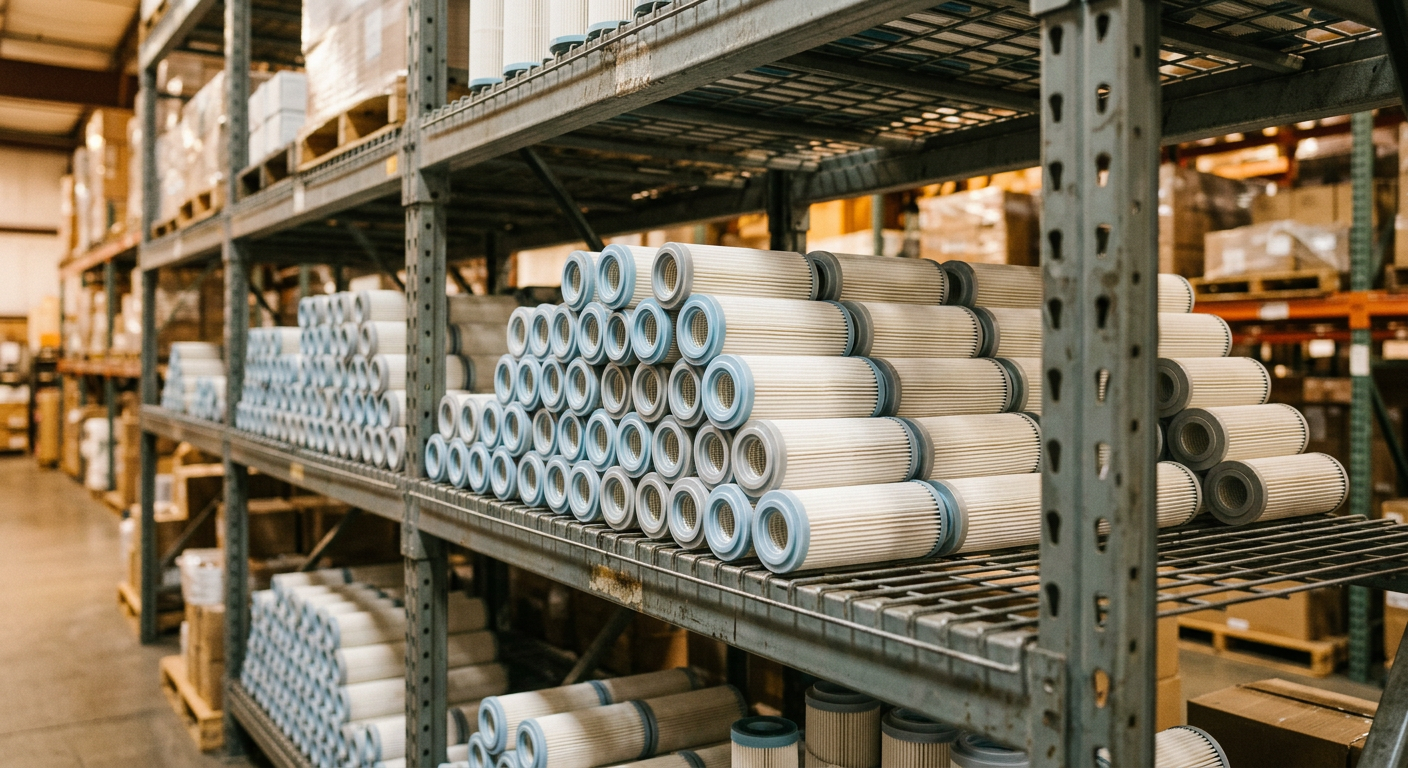

실제로 카트리지를 더 오래 지속시키는 이유
미디어 유형
나노섬유로 코팅된 폴리에스터 또는 PTFE 멤브레인은 먼지가 미디어에 깊숙이 박히는 대신 표면 케이크를 만듭니다. 이는 압력 강하가 더 낮고 펄스 방출이 더 쉬우며 일반 셀룰로오스의 사용 수명이 2~4배 더 길다는 것을 의미합니다.
주름 기하학
넓은 간격으로 열린 주름은 펄스 청소 중에 먼지를 더 잘 배출합니다. 촘촘하고 조밀한 주름은 종이의 표면적을 최대화하지만 주름 골짜기에 먼지를 가두어 조기 눈부심을 유발합니다. 이는 가장 흔히 발생하는 카트리지 집진기 설계 실수 중 하나입니다.
엔드캡 및 씰 품질
값싼 카트리지는 미디어가 다 소모되기 오래 전에 개스킷에 문제가 발생합니다. 바이패스 누출은 눈에 보이지 않고 파괴적입니다. 공기의 5%가 씰 주위로 몰래 빠져나가는 경우 다운스트림 MERV 등급은 관련이 없게 됩니다.
정전기 방지 및 FR 코팅
가연성 분진의 경우 이는 선택 사항이 아닙니다. 가연성 집진기의 비전도성 카트리지는 폭연 위험이 있습니다. 폭발 방지 시스템에 대한 참고 사항을 참조하세요.

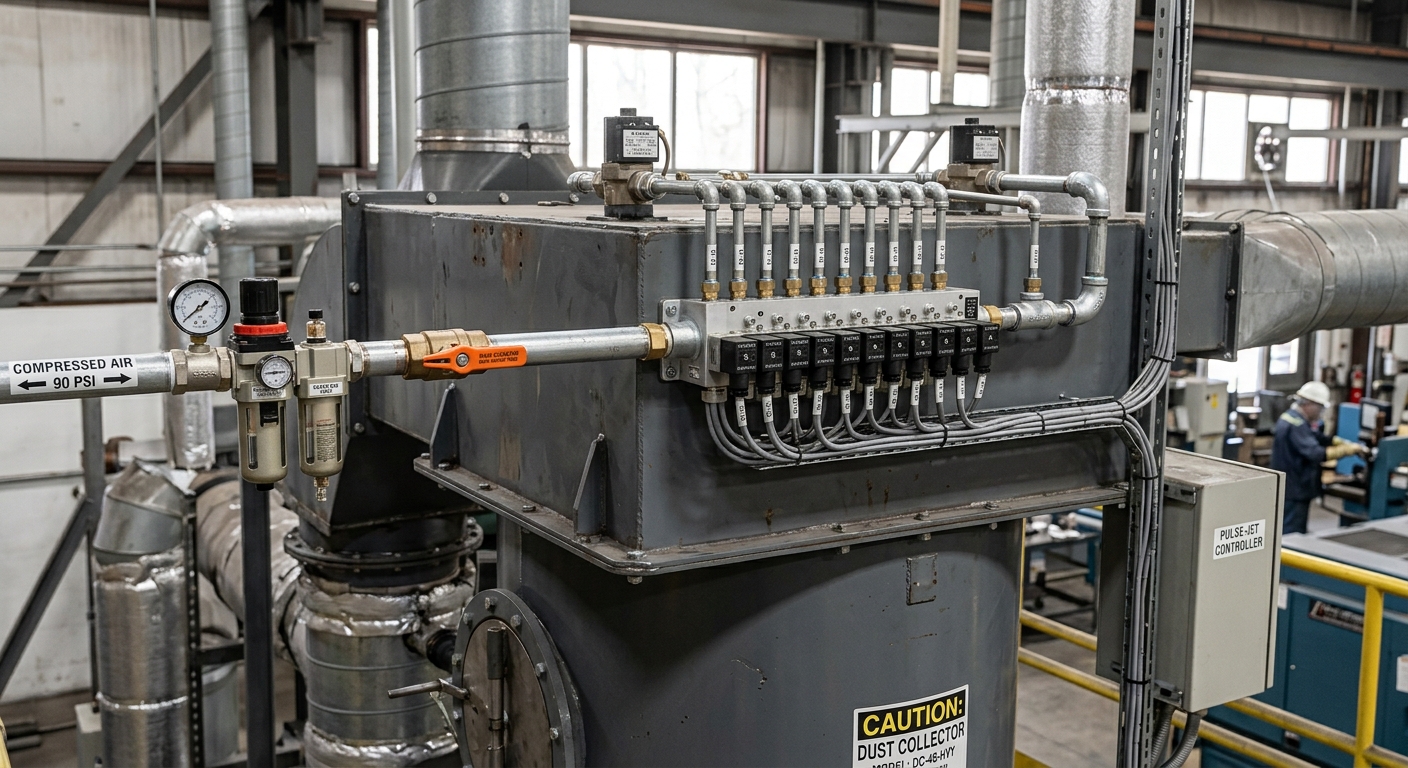

압축 공기 수학 아무도 실행하지 않습니다
펄스 제트 청소는 일반적인 10인치 직경 카트리지에서 펄스당 6~10 scf를 사용합니다. 타이머 보드가 24개의 카트리지에 걸쳐 30초마다 실행되는 경우 청소 시 교대당 약 17,000scf가 됩니다. 1,000 scf당 0.25달러로 교대근무당 약 4.25달러, 수집가당 연간 2,200달러입니다. 청소만 해도 그렇습니다.
대신 5분마다 펄스를 제공하는 프리미엄 미디어는 이를 80% 이상 감소시킵니다. 보너스: 맥동이 적다는 것은 주름에 가해지는 기계적 응력이 적어 수명이 더욱 연장된다는 것을 의미합니다. 두 가지 효과가 복합적으로 나타납니다.
저렴한 카트리지가 안전 문제가 될 때
여기서 TCO는 더 이상 달러에 국한되지 않습니다. 알루미늄, 설탕, 목재, 리튬, 특정 의약품 등 가연성 분진 응용 분야의 저예산 카트리지는 구매 주문서에 표시되지 않는 위험을 초래합니다.
- 정적 축적: Non-grounded media accumulates charge. One discharge inside a dust-laden housing and you've got an ignition source.
- 주름 붕괴: Mechanical failure under high differential pressure can dump a slug of dust into the clean-air plenum and downstream ductwork.
- 배출량 저하: Higher penetration means more respirable dust in the workspace — a regulatory and health liability.
귀하의 시설에서 가연성 분말을 취급하는 경우 카트리지 사양은 폭발 환기 및 격리와 함께 전체 안전 사례의 일부입니다. 필터 요소를 저렴하게 구입하면 귀하가 지불한 다른 모든 보호 장치가 약화됩니다.
구매하기 전에 실제 TCO 비교를 구축하는 방법
사양서 미인 대회를 건너뛰세요. 공급업체에 다음 번호를 문의하고 직접 실행해 보세요.
- 보장된 평균 차압 at your dust load and face velocity — not the “initial” figure.
- 예상 서비스 수명 in months, in writing, for your dust type.
- 권장 펄스 간격 at steady state.
- 검증된 배출 데이터를 통한 MERV 등급 — ideally ISO 16890 tested.
- 씰 및 엔드캡 구조 — molded urethane vs. metal-banded, gasket material.
그런 다음 간단한 스프레드시트에 연결합니다. (구매 가격 ¼ 수명(년) + (ΔP의 에너지 비용) + (압축 공기 비용) + (교체당 인건비 × 연간 교환) + (폐기). 라인 가격이 가장 낮은 카트리지가 승자가 되는 경우는 거의 없습니다. 때로는 중간 계층 옵션이고 때로는 프리미엄이지만 배럴당 최하위 수입품은 거의 아닙니다.
카트리지 구매의 결론
저렴한 필터 카트리지는 잘못된 변수를 최적화하는 전형적인 사례입니다. 주름진 종이 한 장을 구매하는 것이 아닙니다. 다년간의 에너지 비용, 유지 관리 시간 및 위험 노출을 구매하는 것입니다. 카트리지는 단지 방아쇠일 뿐입니다.
현재 사양이 가격만으로 선택되었다면 다음 구매 시 계산을 해보세요. ΔP 로그를 가져와서 펄스 주파수를 계산하고 에너지 비용을 추가하세요. 대부분의 시설은 자신이 발견한 내용에 깜짝 놀랐습니다. 더 나은 미디어로 전환하는 데 따른 투자 회수 기간은 일반적으로 12개월 미만입니다.
특정 분진 프로필에 대한 TCO 수치를 실행하는 데 도움이 필요하거나 광범위한 중앙 분진 수집 및 폭발 방지 검토와 함께 카트리지 업그레이드를 평가하는 경우 villotech 엔지니어링 팀이 기꺼이 귀하의 데이터를 보고 교체가 적합한지 바로 알려드립니다.
